Двухкомпонентный оптический компаунд заливочный POLSIL® MV AB и POLSIL® MV AB / S польского производителя в Минске (Беларусь) представляет ООО "Жилтехтрейд". Оптический заливочный компаунд заливают в полости кабельных муфт в электрических машинах и приборах. Силиконовый герметизирующий компаунд - прозрачный, герметизирует корпус и места соединения, заполняя полости в устройстве, защищая от износа, экстренной работы, пыли и грязи.
Заливочные оптические силиконовые компаунды защищают электроприборы, даже если полностью погрузить их в агрессивную среду. Достоинство двухкомпонентного герметика силиконового в том, что смешивание и полностью процесс вулканизации, отверждения происходит при комнатной температуре, в процессе которого не образуются побочных продуктов.
Оптические компаунды делятся на пропиточные и заливочные (формовочные):
Силиконовые и пропиточные компаунды защищают от ультрафиолета и продлевают срок службы приборов.
POLSIL® MV AB и POLSIL® MV AB / S - материал стоит на одном уровне с такими производителями силиконовых двухкомпонентных компаундов, как Molykote, DowCorung.
Двухкомпонентные силиконовые каучуки для электротехники
POLSIL® MV AB и POLSIL® MV AB / S представляют собой двухкомпонентные жидкие силиконовые эластомеры аддитивного отверждения, которые после добавления катализатора отверждаются при комнатной температуре. Время отверждения можно сократить при более высокой температуре (например, до 6 часов при 70 ° C).
Каучуки подходят для защиты электронных и телекоммуникационных систем от воздействия внешних факторов, от воздействия климатических факторов в условиях переменных температур от -50 до + 180 ° C.
ХАРАКТЕРИСТИКИ
Параметры |
Polsil® MV AB - A |
Polsil® MV AB - B |
Внешний вид |
маловязкая жидкость |
маловязкая жидкость |
Цвет |
прозрачный |
прозрачный |
Удельный вес при 25 ° C |
ca. 0,98 g/cm3 |
ca. 0,98 g/cm3 |
Вязкость при 25°C |
3500 ± 500 cP |
3500 ± 500 cP |
Свойства состава после смешивания компонентов 1 ÷ 1 |
||
Вязкость при 25°C |
ca. 3500 mPa s |
|
Жизнеспособность при 25°C |
ca. 240 minut |
|
Время отверждения при 25°C |
max 24 h |
|
Консистенция после отверждения |
Semi-liquide (transparent gel) |
|
Пенетрация через 24 часа после смешивания компонентов 1/10 мм |
200 - 250 |
Параметры |
Polsil® MV AB/S – A |
Polsil® MV AB/S – B |
Внешность |
маловязкая жидкость |
маловязкая жидкость |
Цвет |
прозрачный |
прозрачный |
Удельный вес при 25°C |
ca. 0,98 g/cm3 |
ca. 0,98 g/cm3 |
Вязкость при 25°C |
2000 ± 500 mPa s |
2000 ± 500 mPa s |
Свойства состава после смешивания компонентов 1 ÷ 1 |
||
Вязкость при 25°C |
ca. 2500 mPa s |
|
Жизнеспособность при 25°C |
ca. 120 minut |
|
Время отверждения при 25°C |
max 24 h |
|
Консистенция после отверждения |
твердый (прозрачная резина) |
Приготовление состава:
100 частей по весу Polsil® MV AB или Polsil® MV AB / S - часть A
100 частей по весу Polsil® MV AB или Polsil® MV AB / S - часть B
консистенция липкой жидкости
Смешайте два компонента в нужных пропорциях механическим или ручным способом. Рекомендуется помещать композицию в вакуумную камеру (30-60 мбар), чтобы исключить любой захваченный воздух. Во время процесса деаэрации, который не должен длиться более 5 минут, силиконовая смесь вспенивается и расширяется в 5 раз по сравнению с начальным объемом, а затем возвращается к своему предыдущему объему. Подождите 2 минуты и достаньте материал из камеры.

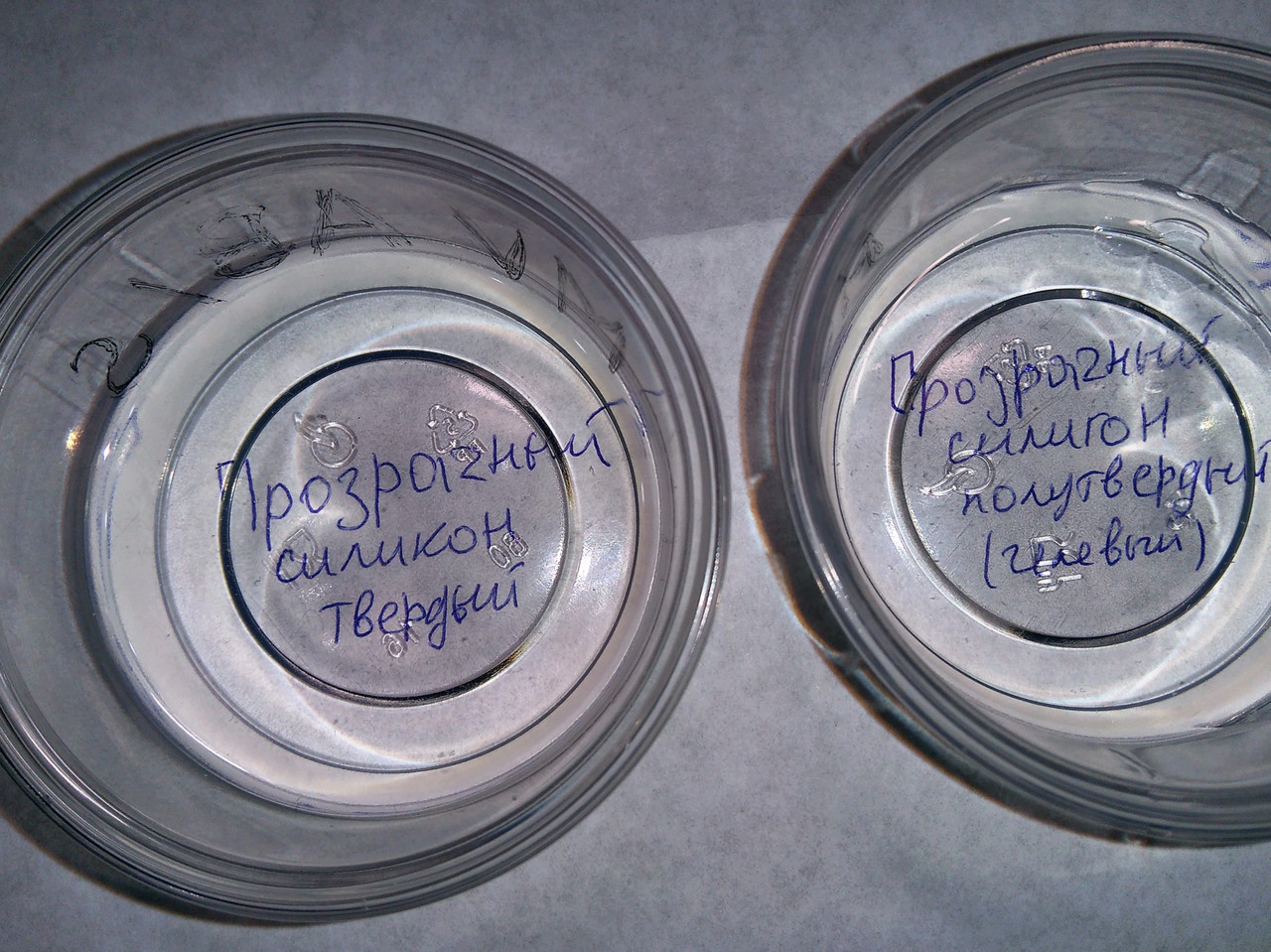

Готовый состав залейте в элемент и дождитесь сшивки. После полного сшивания полученная композиция имеет консистенцию полужидкого геля (Polsil® MV AB) или прозрачного силиконового каучука (Polsil® MV AB / S).
Условия хранения: Хранить в оригинальной упаковке, в сухих помещениях, при температуре от +5 до + 25 ° С.
Гарантийный срок: 12 месяцев со дня изготовления.
Упаковка: 1, 5, 30, кг.
Основные | |
---|---|
Производитель | Silikony Polskie |
Страна производитель | Польша |
