Начать продавать на Deal.by
29 отзывов

Сейчас компания не может быстро обрабатывать заказы и сообщения, поскольку по ее графику работы сегодня выходной. Ваша заявка будет обработана в ближайший рабочий день.

+375293766399
+375445007414
+375173971416
www.silikonka.by
  • silikonka.by
  • Статьи
  • Электроизоляционный двухкомпонентный силиконовый компаунд.

Электроизоляционный двухкомпонентный силиконовый компаунд.

Электроизоляционный двухкомпонентный силиконовый компаунд.

Электроизоляционный двухкомпонентный силиконовый компаунд.

Наше предприятие представляет в Беларусь производство Химического завода Zakład Chemiczny „Silikony Polskie” Sp. z o.o. Предприятие, имеющее истории производства силикона более 50 лет. Предлагаем три семейства силиконовых покрытия:

1.      Эластомерные силиконовые покрытия, отверждаемые при комнатных температурах RTV и RTV-2, не содержащие растворителя.

2.      Влагозащитные силиконовые покрытия, отверждение происходит быстрое при умеренных температурах и свыше +100 градусов. Достоинство таких влагозащитных покрытий, не содержащих растворителей- длительный срок эксплуатации в оборудовании.

3.      Упругопластичные силиконовые влагозащитные покрытия, отверждаемые при комнатной температуре, обладает твердостью, хорошей прочностью, обеспечивает высокую износостойкость.

4.      Силиконовый оптический компаунд- оптический герметик, используют POLSIL® MV AB и POLSIL® MV AB / S для герметизации гибких и жёстких плат печатных в электронике, внутреннего и внешнего освещения, светодиодного освещения, электрических цепей, герметизация изделий из ферритов, пермаплоев, световых панелей солнечных батарей, трансформаторов, делителей напряжения.

Силиконовый оптический заливочный компаунд имеет свойства оптического прозрачного компаунда. Обладает диэлектрическими свойствами, огнестойкостью, ударопоглащением и вибропоглащению. POLSIL MV компаунд отверждается ( процесс вулканизации) происходит без выделения тепла, имеет минимальную усадку, отсутствует растворитель, ремонтнопригодый, рабочий диапазон от -60 до +200 градусов.

Электроизоляционный двухкомпонентный прозрачный силиконовый компаунд  POLSIL® MV AB и POLSIL® MV AB / S один из ведущих материалов применяющиеся в энергетике и электронике. Компаунд силиконовый изоляционный оптический можно позвонив на наш головной офис.

Электроизоляционный двухкомпонентный силиконовый компаунд купить в Минске.

ХАРАКТЕРИСТИКИ

Параметры

Polsil® MV AB - A

Polsil® MV AB - B

Внешний вид

маловязкая жидкость

маловязкая жидкость

Цвет

прозрачный

прозрачный

Удельный вес при 25 ° C

ca. 0,98 g/cm3

ca. 0,98 g/cm3

Вязкость при 25°C

3500 ± 500 cP

3500 ± 500 cP

Свойства состава после смешивания компонентов 1 ÷ 1

Вязкость при 25°C

ca. 3500 mPa s

Жизнеспособность при 25°C

ca. 240 minut

Время отверждения при 25°C

max 24 h

Консистенция после отверждения

Semi-liquide (transparent gel)

Пенетрация через 24 часа после смешивания компонентов 1/10 мм

200 - 250



Параметры

Polsil® MV AB/S – A

Polsil® MV AB/S – B

Внешность

маловязкая жидкость

маловязкая жидкость

Цвет

прозрачный

прозрачный

Удельный вес при 25°C

ca. 0,98 g/cm3

ca. 0,98 g/cm3

Вязкость при  25°C

2000 ± 500 mPa s

2000 ± 500 mPa s

Свойства состава после смешивания компонентов 1 ÷ 1

Вязкость при 25°C

ca. 2500 mPa s

Жизнеспособность при 25°C

ca. 120 minut

Время отверждения при 25°C

max 24 h

Консистенция после отверждения

твердый (прозрачная резина)

Приготовление состава:

100 частей по весу Polsil® MV AB или Polsil® MV AB / S - часть A

100 частей по весу Polsil® MV AB или Polsil® MV AB / S - часть B

консистенция липкой жидкости

Смешайте два компонента в нужных пропорциях механическим или ручным способом. Рекомендуется помещать композицию в вакуумную камеру (30-60 мбар), чтобы исключить любой захваченный воздух. Во время процесса деаэрации, который не должен длиться более 5 минут, силиконовая смесь вспенивается и расширяется в 5 раз по сравнению с начальным объемом, а затем возвращается к своему предыдущему объему. Подождите 2 минуты и вытащите материал из камеры.

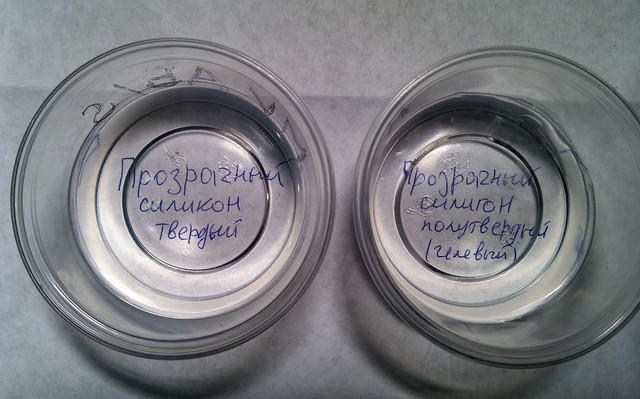

Готовый состав залейте в элемент и дождитесь сшивки. После полного сшивания полученная композиция имеет консистенцию полужидкого геля (Polsil® MV AB) или прозрачного силиконового каучука (Polsil® MV AB / S).

Условия хранения: Хранить в оригинальной упаковке, в сухих помещениях, при температуре от +5 до + 25 ° С.

Гарантийный срок: 12 месяцев со дня изготовления.

Упаковка: 1, 5, 30, кг.

Другие статьи
